Camion nacelle ForSte 39TJJ

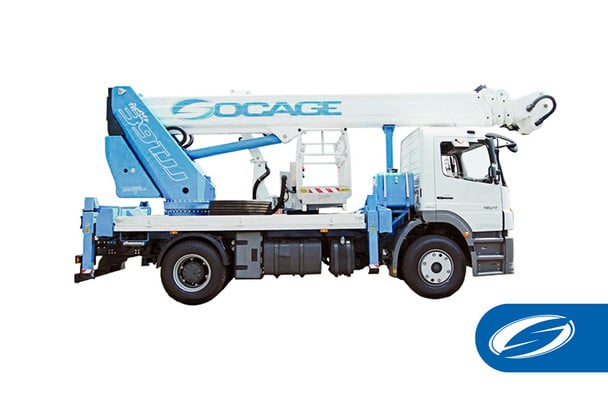

camion grue avec panier potence ForSte 39TJJ Socage
max altura trabajo 1
HAUTEUR MAXIMALE

38,50 m

rotacion torreta 2
ROTATION TOURELLE

700º

estabilizador 3
STABILISATEURS

HE+HE

altura cesta 4
HAUTEUR DU PANIER

36,50 m

dimensiones cesta 5
PANIER

230/330x90x110 cm

controles 6
COMMANDES

Électrique

alcance lateral 7
PORTÉE MAX

30 m

cesta 8
PANIER

Aluminium

pma 9
GVW

18 tn

carga cesta 10
CAPACITÉ DU PANIER

300 kg

rotacion cesta 11
ROTATION PANIER

360º

cabrestante 12
TREUIL

500/1000 Kg

Dimensions extrêmement compactes

N

Double JIB de grande polyvalence

N

Robustesse avec grande mobilité

N

Vaste diagramme de travail

N

Système de stabilisation multizone

Le Socage forste 39TJ est une plate-forme aérienne télescopique à double JIB qui peut être installée sur des camions à partir de p.t.t 18 tonnes. Ce modèle est muni d’un bras secondaire qui permet à l’équipe de réaliser des manœuvres qui ne seraient pas possibles par une plate-forme avec un seul JIB.

Capable d’atteindre une hauteur de travail de 39 m, et avec une portée latérale de 30 mètres, il a une capacité de charge de 300 kg (3 opérateurs + équipement).

Les mesures extrêmement compactes de l’ensemble en font une excellente solution pour travailler dans des zones difficiles d’accès à la fois industrielles et urbaines.

Le forste 39TJ est équipé en série d’un système de stabilisation multizone qui permet à l’opérateur de choisir entre différentes options en fonction de l’espace disponible et des performances nécessaires.

Zone de travail sécurisée

Le système de commande électronique de la plate-forme calcule automatiquement la zone de travail sécurisée, en fonction de la position d’ouverture choisie des quatre stabilisateurs.

Les commandes d’urgence sont télécommandées par radio-commande pour permettre à l’opérateur de se positionner au meilleur point de visibilité de l’ensemble pendant la manœuvre, évitant l’obligation de commande depuis position fixe avec visibilité limitée.

Le forste 39TJ peut être équipé d’un treuil hydraulique monté sur le stylo d’une capacité de 500/1000 kg, qui peut être utilisé en retirant le panier en aluminium. La rotation de la partie aérienne est de 700º.

Cette fonctionnalité augmente la productivité de la plate-forme, en évitant les temps de repositionnement.

Les dimensions du panier en aluminium sont 2300 x 900 x h 1100 mm, s’agrandissant  hydrauliquement à 3300 mm pour augmenter l’espace de fonctionnement.

La rotation du panier est de 360º (180 % à gauche + 180 á droite) permettant une grande polyvalence de positionnement pour le travail.

ÉQUIPMENT DE SÉRIE

caracteristiche tecniche

CARACTÉRISTIQUES TECHNIQUES

  • Panier en aluminium extensible de dimensions 2300/3600 x900x1100 mm
  • Possibilité panier convertible SOCAGE (Eternit)
  • Rotation du panier 360
  • Rotation tourelle 700
  • Rotation 2° Jib à 180° manuel
  • Possibilité de treuil sur JIB démontable
  • Stabilisation automatique
  • Zones de travail à stabilisation partielle
  • Fermeture automatique
  • Pupitre de commande panier avec console sur design Socage comprenant joystick et visionneur LCD 7″ avec information en temps réel
  • Interphone avec casque de communication sol-panier
  • Commande de démarrage/arrêt du moteur principal et du moteur auxiliaire du panier
  • Radiocommande multifonction pour la commande de la partie aérienne d’urgence au sol et la stabilisation
  • Compteur-heure électrique
  • Prise de force automatique
  • N° 2 roto-lampe fixe sur la cabine du véhicule
  • Prise électrique 230V/400V
  • Echangeur de chaleur sur système hydraulique
  • 2 hayons basculants, 2 fixes (h 150 mm)
  • 4 plaques d’appui au sol (700 x 700 x 50 mm)
  • Traitement anticorrosif sur les composants non vernis
  • Peinture aérienne : blanc RAL 9016
  • Cadre de peinture et cylindres hydrauliques : bleu RAL 5015
sicurezza

DISPOSITIFS DE SÉCURITÉ

  • Bouton d’arrêt et d’urgence
  • Vérification croisée des stabilisateurs ouverts
  • Anémomètre
  • Limiteur de charge dans le panier
  • Limiteur de couple avec double sécurité et contrôle de bon fonctionnement
  • Dispositif multi-axial pour le contrôle visuel de la stabilisation du châssis
  • Descente de secours avec électropompe (en l’absence du moteur auxiliaire)
  • Frein de rotation de la tourelle à commande automatique.
  • Système hydraulique à filtration différenciée avec filtres à haute efficacité sur les lignes de refoulement et de retour
  • Radiocommande multifonction pour commande en urgence
  • Automatisme pour bloc rotation avec extension des stabilisateurs d’un seul côté
  • Capteur de planéité de châssis
  • Vannes de blocage à brides

MONTAGE DISPONIBLE SUR

(*) Au choix du client
